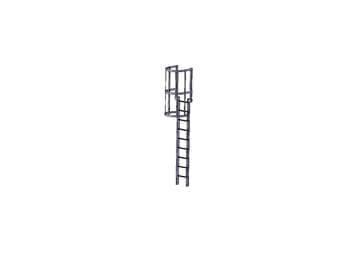

Σκάλα τύπου 3 με μπροστινή έξοδο
Τεχνικός Πίνακας
Κωδικός: CSCALA3UF
Ζεύξη
Τύπος προφίλ U90x35x8
Σκαλοπάτια
προφίλ Ø 28x21.3 αντιολισθητική επιφάνεια
Δακτύλιος στάνταρ κλωβού ασφαλείας
δακτύλιος Ø min 600 max mm 700
Δακτύλιος κλωβού ασφαλείας με μπροστινή έξοδο
δακτύλιος Ø min 600 max mm 700
Κατακόρυφα προφίλ κλωβού ασφαλείας
Επίπεδο 40x5 προφίλ
Χρώμα προφίλ και κλωβού ασφαλείας
Γκρι RAL 7035
Μήκος σκαλοπατιού
mm 400
Συνολικό πλάτος
mm 450
Απόσταση μεταξύ σκαλοπατιών
min 250 max 300 (d)
Συνολικό ύψος του κλωβού ασφαλείας
Το ύψος του κλωβού ασφαλείας υπολογίζεται αφαιρώντας το συνολικό ύψος των mm 2500 *(h = H-2500)
Μέγιστη απόσταση μεταξύ δακτυλίων
mm 750
Απόσταση μεταξύ στηριγμάτων
tΤα στηρίγματα δεν μπορούν να απέχουν μεταξύ τους περισσότερο από mm 5000
Μέγιστο ύψος
mm 10000
Οι σκάλες ύψους πάνω από mm 6000 διατίθενται σε δύο τμήματα μαζί με τα κατάλληλα εξαρτήματα σύνδεσης και εξαρτήματα ασφαλείας, όπως πύλη και σκαλοπάτι ασφαλείας.
Aυτός ο τύπος σκάλας έχει στην κορυφή της ως επέκταση ένα άνοιγμα χωρίς σκαλοπάτια ύψους 1100 mm, για μεγαλύτερη ευκολία στην έξοδο. Συνδυάζεται απαραιτήτως με πύλη και σκαλοπάτι ασφαλείας.Οι σκάλες ύψους πάνω από mm 6000 διατίθενται σε δύο τμήματα μαζί με τα κατάλληλα εξαρτήματα σύνδεσης και εξαρτήματα ασφαλείας, όπως πύλη και σκαλοπάτι ασφαλείας.
