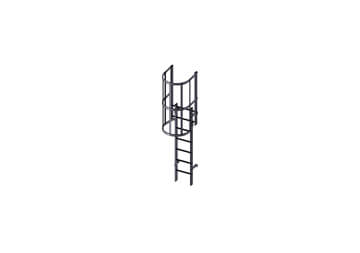

Κατακόρυφη σκάλα τύπου 1
Τεχνικός Πίνακας
Κωδικός: CSCALA1UF
Ζεύξη
Ορθογώνιο προφίλ τύπου 85x25x3
Σκαλοπάτι
προφίλØ 28x21.3 αντιολισθητική επιφάνεια
Δακτύλιος στάνταρ κλωβού ασφαλείας
δακτύλιος Ø min 600 max mm 700
Κατακόρυφα προφίλ κλωβού ασφαλείας
επίπεδο προφίλ 40x5
Χρώμα προφίλ και κλωβού ασφαλείας
Γκρι RAL 7035
Μέγιστο πλάτος
mm 600
Απόσταση μεταξύ σκαλοπατιών
min 250 max 300 (d)
Συνολικό ύψος κλωβού ασφαλείας
Το ύψος του κλωβού ασφαλείας υπολογίζεται αφαιρώντας το συνολικό ύψος των mm 2500 *(h = H-2500)
Μέγιστη απόσταση μεταξύ δακτυλίων
mm 750
Απόσταση μεταξύ στηριγμάτων
Στηρίγματα δεν μπορούν να απέχουν μεταξύ τους περισσότερο από 2000 mm 1000mm
Μέγιστο ύψος
mm 10000
Οι σκάλες με ύψος μεγαλύτερο των mm 6000 διατίθενται σε δύο τμήματα μαζί με τα κατάλληλα εξαρτήματα σύνδεσης
